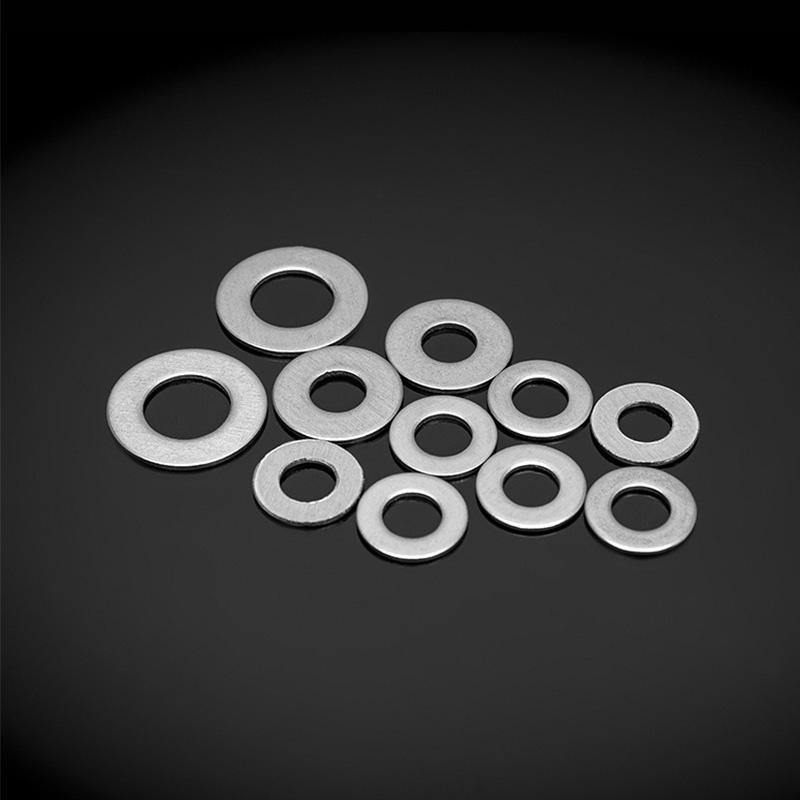

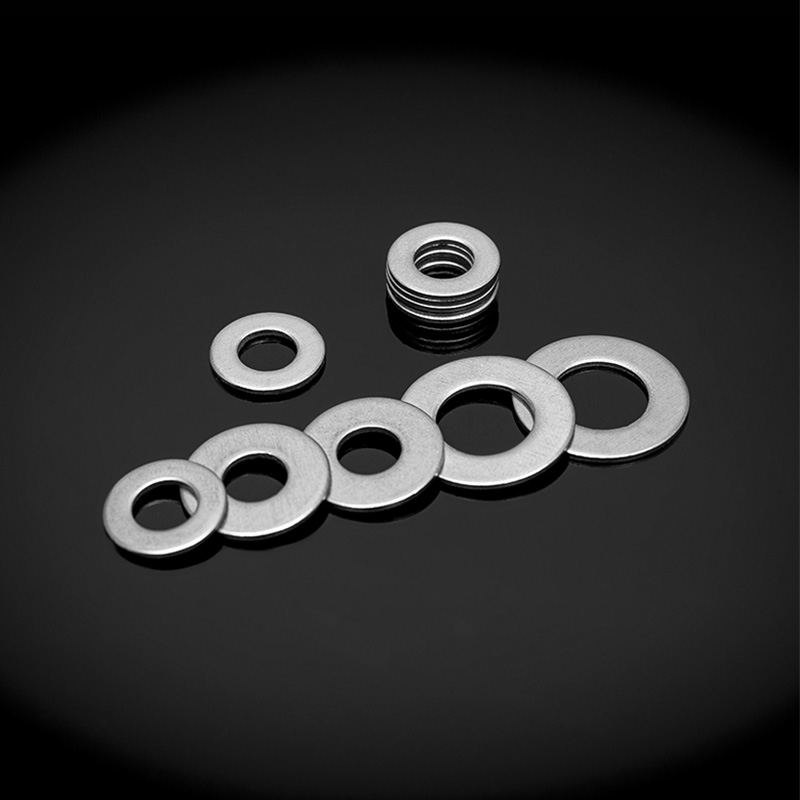

DIN 125 Edelstahl Flachscheiben

DIN 125 Edelstahl Flachscheiben

Erscheinungsmerkmale

Runde flache Unterlegscheiben, normalerweise Metalloberfläche, gleichmäßiges dünnes Design

Interne Merkmale

Kreisloch im Inneren, oft gleichmäßige flache Dichtung

Kernzweck

Für gleichmäßige Verteilungslasten, um Verschleiß zu verhindern, die durch direkten Kontakt zwischen Muttern und Schrauben verursacht werden

Vorteile und Funktionen

Das Design ist einfach, bietet eine gute Lastverteilung und ist einfach zu bedienen.

Typische Verwendungen

Für grundlegende mechanische Geräte und niedrigere Lastanschlüsse

Schlüsselindikatoren für die Auswahl

Material (Edelstahl), Größe (Durchmesser, Dicke), Lochgröße

Branchenspezifische Anforderungen

Mechanische Industrie: Geeignet für den normalen Lastanschluss, um direkten Verschleiß zu verhindern.

VORHERIGER: ASME/ANSI B18.21.1 (ANSI) Edelstahlscheiben -WaschmaschinenNÄCHSTER: Kein nächster Artikel

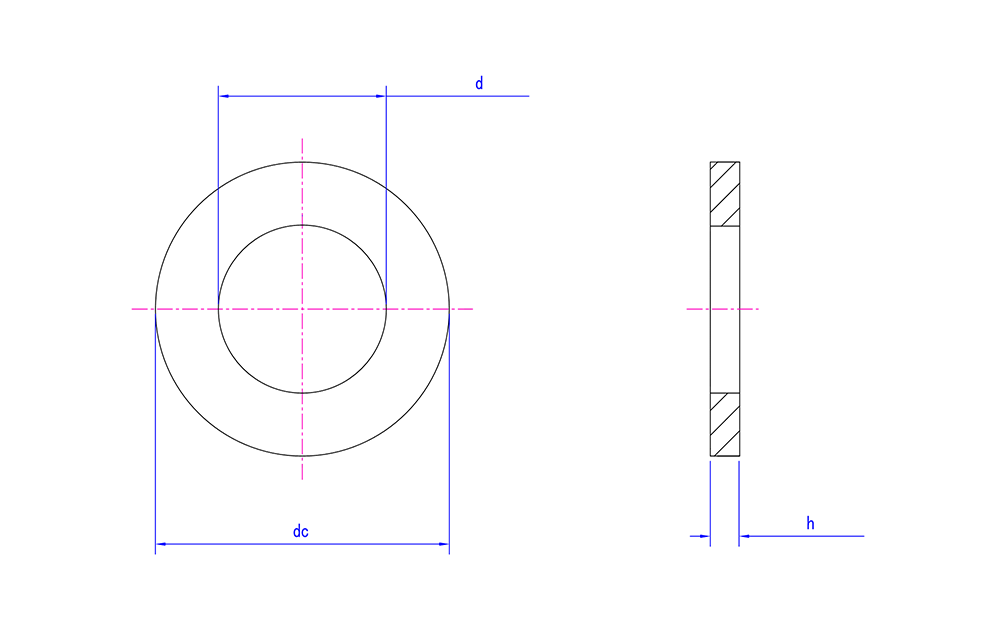

Produktspezifikation:

Mon Φ1.6 Φ1.7 Φ2 Φ2.3 Φ2.5 Φ2.6 Φ3 Φ3.5 Φ4 Φ5 Φ6 Φ7 Φ8 Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ24 Φ26 Φ27 Φ28 Φ30 Φ32 Φ33 Φ35 Φ36
d min 1.7 1.8 2.2 2.5 2.7 2.8 3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5 13 15 17 19 21 23 25 27 28 29 31 33 34 36 37
D Max 1.84 1.94 2.34 2.64 2.84 2.94 3.38 3.88 4.48 5.48 6.62 7.62 8.62 10.77 13.27 15.27 17.27 19.33 21.33 23.33 25.33 27.33 28.33 29.33 31.39 33.62 34.62 36.62 37.62
DC Max 4 4.5 5 6 6 7 7 8 9 10 12 14 16 20 24 28 30 34 37 39 44 50 50 50 56 60 60 66 66
DC Min 3.7 4.2 4.7 5.7 5.7 6.64 6.64 7.64 8.64 9.64 11.57 13.57 15.57 19.48 23.48 27.48 29.48 33.38 36.38 38.38 43.38 49.38 49.38 49.38 55.26 58.8 58.8 64.8 64.8
H Max 0.35 0.35 0.35 0.55 0.55 0.55 0.55 0.55 0.9 1.1 1.8 1.8 1.8 2.2 2.7 2.7 3.3 3.3 3.3 3.3 4.3 4.3 4.3 4.3 4.3 5.6 5.6 5.6 5.6
H Min 0.25 0.25 0.25 0.45 0.45 0.45 0.45 0.45 0.7 0.9 1.4 1.4 1.4 1.8 2.3 2.3 2.7 2.7 2.7 2.7 3.7 3.7 3.7 3.7 3.7 4.4 4.4 4.4 4.4
