Leitfaden für Verbindungselemente aus Edelstahl: Erläuterungen zu Sechskantschrauben, Muttern, Schrauben und Unterlegscheiben

Was sind Verbindungselemente aus Edelstahl und warum sind sie wichtig?

Verbindungselemente aus Edelstahl sind mechanische Komponenten, die zum Verbinden, Sichern oder Positionieren zweier oder mehrerer Teile verwendet werden. Was sie von herkömmlichen Verbindungselementen aus Kohlenstoffstahl unterscheidet, ist ihre Zusammensetzung: Sie enthalten mindestens 10,5 % Chrom, das mit Sauerstoff reagiert und auf der Oberfläche eine passive Oxidschicht bildet. Dieser unsichtbare Film repariert sich kontinuierlich selbst und verleiht Edelstahlbefestigungen eine außergewöhnliche Beständigkeit gegen Rost, Korrosion und Flecken in einer Vielzahl von Umgebungen. Ganz gleich, ob Sie im Schiffsbau, in der Lebensmittelverarbeitung, in Chemieanlagen, in der Außenarchitektur oder in alltäglichen Haushaltsanwendungen arbeiten, Verbindungselemente aus Edelstahl bieten eine langfristige Zuverlässigkeit, mit der andere Materialien einfach nicht mithalten können.

Die am häufigsten verwendeten Qualitäten für Verbindungselemente aus Edelstahl sind 304 und 316. Die Qualität 304 eignet sich für allgemeine Anwendungen, einschließlich Innenkonstruktionen, Maschinen und leichte Außenanwendungen. Güteklasse 316 enthält Molybdän, das seine Beständigkeit gegenüber Chloriden und Salzwasser erhöht und es zur bevorzugten Wahl für Küsten-, Meeres- und chemische Umgebungen macht. Das Verständnis dieser Klassen hilft Ihnen bei der Auswahl des richtigen Verbindungselements für die richtige Aufgabe – eine Entscheidung, die sich direkt auf die Langlebigkeit und Sicherheit Ihrer Baugruppe auswirkt.

Sechskantschrauben aus Edelstahl : Struktur, Standards und Auswahl

Sechskantschrauben aus Edelstahl, allgemein als Sechskantschrauben bezeichnet, gehören zu den am häufigsten verwendeten Befestigungselementen sowohl in der Industrie als auch im Baugewerbe. Sie verfügen über einen sechsseitigen Kopf, der ein einfaches Anziehen mit einem Schraubenschlüssel oder Steckschlüssel ermöglicht, einen Schaft mit Voll- oder Teilgewinde und sind für die Verwendung mit einer Mutter oder einem Gewindeloch konzipiert. Der Sechskantkopf bietet eine große Auflagefläche und nimmt erhebliche Drehmomente auf, ohne den Kopf des Befestigungselements zu beschädigen. Aus diesem Grund werden Sechskantschrauben für hochfeste Strukturverbindungen ausgewählt.

Diese Schrauben werden gemäß internationalen Standards wie ISO 4014 (Teilgewinde), ISO 4017 (Vollgewinde), DIN 931 und DIN 933 hergestellt. In Neinrdamerika regelt ASME B18.2.1 Sechskantschrauben der Zollserie. Bei der Auswahl von Sechskantschrauben aus Edelstahl müssen Sie den Gewindetyp (metrisch oder zöllig), den Durchmesser, die Gewindesteigung und die Länge berücksichtigen. Eine zu kurze Schraube greift nicht in genügend Gewindegänge ein, um eine sichere Verbindung zu gewährleisten. Eine zu lange Leitung kann unsicher hervorstehen oder benachbarte Komponenten beeinträchtigen.

Häufige Anwendungen von Sechskantschrauben aus Edelstahl

• Stahlbauverbindungen in Brücken und Gebäuden, die der Witterung ausgesetzt sind
• Schiffsdeckausstattung, Bootsbau und Dockbau
• Lebensmittel- und Getränkeverarbeitungsgeräte, die hygienische Bedingungen erfordern
• Rohrleitungsflansche und Druckbehälter für Chemieanlagen
• HLK-Systeme und mechanische Außengehäuse

Sechskantmuttern und Standardmuttern aus Edelstahl: Unterschiede und Verwendung

Sechskantmuttern aus Edelstahl sind das Standard-Gegenstück zu Sechskantschrauben. Sie verfügen über ein Innengewinde und eine sechsseitige Außenseite, die das Anziehen mit einem Schraubenschlüssel ermöglicht. Sechskantmuttern sind in den Ausführungen „Vollhöhe“ (Standard) und „Dünn/Klemm“ erhältlich und werden gemäß ISO 4032, ISO 4033, DIN 934 und anderen gleichwertigen Standards hergestellt. In Kombination mit einer Sechskantschraube aus Edelstahl entsteht eine vollständige, korrosionsbeständige Schraubverbindung, die für anspruchsvolle Bedingungen geeignet ist.

Über die herkömmliche Sechskantmutter hinaus gibt es Edelstahlmuttern in mehreren speziellen Formen, die jeweils für spezifische Leistungsanforderungen entwickelt wurden. Sicherungsmuttern mit Nyloneinsatz (entsprechend ISO 7042) verwenden einen Nylonkragen, um ein durch Vibrationen verursachtes Lösen zu verhindern – ein entscheidendes Merkmal bei Automobil- und Maschinenanwendungen. Flanschmuttern verfügen über einen integrierten, scheibenähnlichen Flansch, der die Last über einen größeren Bereich verteilt und so den Bedarf an einer separaten Unterlegscheibe verringert. Hutmuttern (Hutmuttern) decken freiliegende Schraubenenden aus ästhetischen Gründen ab und verhindern Gewindeschäden. Ebenso wichtig wie die Auswahl der richtigen Schraube ist es, zu wissen, welcher Mutterntyp verwendet werden soll.

Edelstahlmuttertypen im Überblick

Edelstahlschrauben: Auswahl des richtigen Kopfes und Antriebstyps

Edelstahlschrauben unterscheiden sich von Bolzen dadurch, dass sie normalerweise so konzipiert sind, dass sie direkt in ein Material eingeschraubt werden können, ohne dass eine Mutter erforderlich ist. Sie sind in einer enormen Vielfalt an Kopfformen und Antriebsarten erhältlich, die je nach Anwendung spezifische Vorteile bieten. Die wichtigste Entscheidung bei der Auswahl von Edelstahlschrauben besteht darin, die Kopfform und den Antriebstyp an die Installationsumgebung, die Belastungsanforderungen und das gewünschte Erscheinungsbild anzupassen.

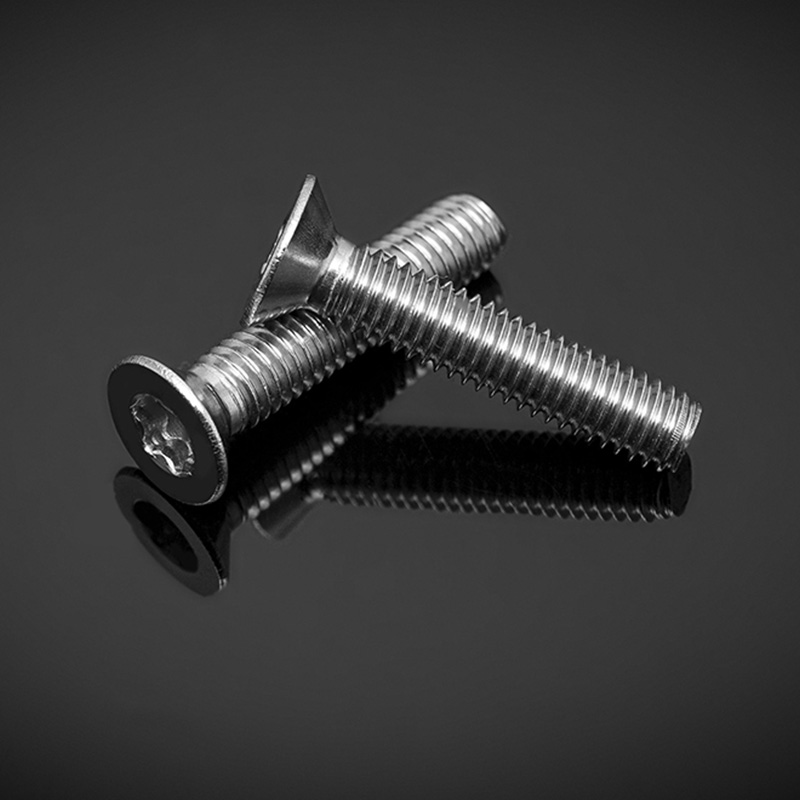

Linsenkopfschrauben bieten eine flache, abgerundete Oberseite mit einer breiten Auflagefläche und eignen sich daher für allgemeine Montagearbeiten. Senkkopfschrauben (Flachkopfschrauben) schließen bündig mit der Materialoberfläche ab – unerlässlich für Anwendungen, bei denen hervorstehende Köpfe ein Sicherheitsrisiko darstellen oder bewegliche Teile behindern würden. Flachrundschrauben haben einen extrabreiten, flachen Kopf für den Einsatz in dünnen oder weichen Materialien. Bei Holzanwendungen im Außenbereich werden üblicherweise selbstschneidende Edelstahlschrauben mit Signalhornkopf zur Befestigung von Terrassendielen, Fassadenverkleidungen und Zäunen verwendet, da sie das Oberflächenmaterial festziehen, ohne dass es reißt.

Antriebsarten und wann man sie verwendet

• Phillips (PH): Die weltweit am weitesten verbreitete Antriebsart. Einfach mit Elektrowerkzeugen zu verwenden, neigt jedoch bei hohem Drehmoment zum Herausrutschen (Abrutschen).
• Schlitz: Einfaches Single-Slot-Design. Bevorzugt bei Präzisionsanwendungen mit niedrigem Drehmoment und bei der Wartung älterer Maschinen.
• Torx (TX / Stern): Sechspunkt-Sternantrieb mit hervorragender Drehmomentübertragung und minimalem Neinckenfehler. Ideal für hochfeste oder wiederholte Montage/Demontage.
• Pozidriv (PZ): Ein verbessertes Phillips-Design bietet einen besseren Bit-Eingriff. Standard im europäischen Bau- und Schreinereiwesen.
• Innensechskant (Inbus): Innensechskantantrieb zur Verwendung mit Inbusschlüsseln oder Sechskantbits. Häufig in Maschinen, Möbeln und verdeckten Befestigungsanwendungen.

Ein wichtiger Hinweis bei der Verwendung von Edelstahlschrauben: Fressen ist ein echtes Risiko. Zum Festfressen kommt es, wenn sich die Gewinde einer Edelstahlschraube und -mutter aufgrund der beim Anziehen entstehenden Reibung und Hitze festfressen, was eine Demontage ohne Bruch des Befestigungselements nahezu unmöglich macht. Um ein Festfressen zu verhindern, tragen Sie immer ein Anti-Seize-Schmiermittel auf oder verwenden Sie Befestigungselemente aus verschiedenen Edelstahlsorten (z. B. eine 316er-Schraube mit einer 304-Mutter). Durch die Reduzierung der Anzugsgeschwindigkeit wird auch das Risiko von Abrieb deutlich verringert.

Flache Unterlegscheiben aus Edelstahl: Lastverteilung und Oberflächenschutz

Eine Unterlegscheibe aus Edelstahl ist eine dünne, scheibenförmige Platte mit einem zentralen Loch, das so dimensioniert ist, dass es über einen Bolzen oder Schraubenschaft passt. Auch wenn es wie ein unbedeutendes Zubehörteil erscheint, ist seine Rolle in einer befestigten Verbindung funktionell bedeutsam. Flache Unterlegscheiben verteilen die Klemmlast einer Mutter oder eines Schraubenkopfes auf eine größere Oberfläche, wodurch verhindert wird, dass sich das Befestigungselement durch weichere Materialien zieht, und Oberflächenschäden am geklemmten Teil reduziert werden. Dies ist besonders wichtig bei der Befestigung in Holz, Kunststoff, Aluminium oder anderen Materialien, die weicher als Edelstahl sind.

Flache Unterlegscheiben aus Edelstahl schützen außerdem die Oberflächenbeschaffenheit des verbundenen Materials. Wenn sich ein Muttern- oder Schraubenkopf direkt auf einer lackierten oder polierten Oberfläche dreht, entstehen Kratzer und Furchen. Eine flache Unterlegscheibe zwischen dem Kopf des Befestigungselements und der Oberfläche verhindert diesen Schaden. Bei elektrischen Anwendungen dient die Unterlegscheibe auch als Isolierspalt, wenn darunter Unterlegscheiben aus Nylon oder Gummi verwendet werden. Standardmäßige rostfreie Unterlegscheiben werden nach DIN 125A, ISO 7089 und ISO 7090 (mit Fase) hergestellt, mit Größen von M2 bis M64 in metrischen und entsprechenden Zollgrößen.

Wann sollten Unterlegscheiben verwendet werden?

• Unter Schraubenköpfen und Muttern bei der Befestigung in Holz, Verbundwerkstoffen oder Weichmetallen
• Bei übergroßen Löchern oder Langlöchern, durch die der Schraubenkopf sonst hindurchgehen würde
• Zum Schutz polierter oder lackierter Oberflächen vor Kontaktschäden beim Anziehen
• In Kombination mit Federscheiben (Sicherungsscheiben), um eine ebene Auflagefläche für die Sicherungsscheibe zu schaffen
• Bei Flanschrohrverbindungen zur Schaffung eines gleichmäßigen Dichtungssitzes über die Flanschfläche

So passen Sie Edelstahl-Befestigungskomponenten für eine komplette Baugruppe an

Die Auswahl einzelner Befestigungskomponenten ist nur die halbe Aufgabe – um sie korrekt zu einer vollständigen, zuverlässigen Verbindung zusammenzufügen, müssen die Schraubenqualität, die Mutternqualität, die Unterlegscheibengröße und die Oberflächenvorbereitung aufeinander abgestimmt sein. Eine Nichtübereinstimmung dieser Elemente kann zu Verbindungsversagen, Korrosion oder Schwierigkeiten bei der Wartung führen. Die folgenden praktischen Richtlinien tragen dazu bei, dass Ihre Edelstahl-Befestigungsbaugruppen während ihrer gesamten Lebensdauer die vorgesehene Leistung erbringen.

Passen Sie zunächst die Qualität aller Komponenten an. Wenn Sie eine Sechskantschraube aus Edelstahl 316 verwenden, verwenden Sie Muttern und Unterlegscheiben aus Edelstahl 316. Das Mischen von Qualitäten führt nicht zwangsläufig zu sofortigem Versagen, kann jedoch zu einem galvanischen Potenzialunterschied oder einer inkonsistenten Korrosionsbeständigkeit führen, die die Verbindung mit der Zeit schwächt. Überprüfen Sie zweitens die Gewindekompatibilität: Sowohl die Schraube als auch die Mutter müssen denselben Gewindestandard (metrisch oder UNC/UNF-Zoll) und dieselbe Steigung verwenden. Eine metrische M10-Schraube mit einer Steigung von 1,5 mm erfordert eine Mutter mit der gleichen Spezifikation – das Überkreuzen des Gewindes mit einer falschen Mutter führt zur Zerstörung beider Komponenten.

Drittens müssen Sie Ihre Unterlegscheibe richtig dimensionieren. Der Innendurchmesser der Unterlegscheibe sollte gerade groß genug sein, um ohne übermäßiges Spiel über den Schraubenschaft zu passen, während der Außendurchmesser für die zu verteilende Last geeignet sein sollte. Standard-DIN 125-Unterlegscheiben eignen sich für die meisten Anwendungen, aber schwere oder strukturelle Anwendungen können Unterlegscheiben in großen Serien mit einem deutlich größeren Außendurchmesser erfordern. Wenden Sie abschließend immer das richtige Drehmoment mit einem kalibrierten Drehmomentschlüssel an – ein zu starkes Anziehen von Edelstahlbefestigungen birgt die Gefahr von Abrieb und Abreißen des Gewindes, während ein zu geringes Anziehen zu einer Lockerung bei Vibrationen oder dynamischen Belastungen führt.

Verglichene Güten von Edelstahl-Verbindungselementen: 304 vs. 316 vs. A2 vs. A4

Die Sortenbezeichnungen für Verbindungselemente aus Edelstahl können verwirrend sein, insbesondere weil dasselbe Material in verschiedenen Normen mit unterschiedlichen Namen bezeichnet wird. Die Norm ISO 3506 klassifiziert Verbindungselemente aus rostfreiem Stahl als A2 (entspricht 304) und A4 (entspricht 316), wobei die Festigkeitsklassen 50, 70 und 80 die Zugfestigkeitsstufen angeben. Amerikanische Normen beziehen sich typischerweise direkt auf die AISI-Legierungssorten (304, 316). Das Verständnis dieser Äquivalenzen verhindert kostspielige Spezifikationsfehler.

Für die meisten gewerblichen Bau- und allgemeinen Ingenieuranwendungen bieten Verbindungselemente aus A2-70 (304) eine hervorragende Balance aus Korrosionsbeständigkeit, Festigkeit und Kosteneffizienz. In Umgebungen, die Salzwasser, säurehaltigen Chemikalien oder chloriertem Wasser ausgesetzt sind – etwa in der Umgebung von Schwimmbädern, Offshore-Plattformen oder pharmazeutischen Anlagen – sollte immer A4-70 oder A4-80 (316) angegeben werden. Die Verwendung von A2-Befestigungselementen in Umgebungen mit hohem Chloridgehalt führt zu Lochfraß und schließlich zum Versagen der Verbindung, unabhängig davon, wie gut die Komponenten zusammengebaut sind.

Wartung und Inspektion von Befestigungsbaugruppen aus Edelstahl

Einer der Vorteile von Verbindungselementen aus Edelstahl ist ihr geringer Wartungsaufwand im Vergleich zu Alternativen aus beschichtetem oder lackiertem Kohlenstoffstahl. Allerdings bedeutet „geringer Wartungsaufwand“ nicht „kein Wartungsaufwand“. Regelmäßige Inspektionen sind besonders bei strukturellen, sicherheitskritischen oder vibrationsreichen Anwendungen unerlässlich. Bei der Sichtprüfung sollte auf Anzeichen von Oberflächenrost (der auf Verunreinigungen durch in der Nähe befindliche Werkzeuge aus Kohlenstoffstahl oder in der Oberfläche eingebettete Partikel hinweisen kann), auf Spaltkorrosion in engen Verbindungen und auf sichtbare Risse oder Verformungen unter dem Schraubenkopf oder der Mutter geachtet werden.

Wenn auf einem ansonsten einwandfreien Edelstahl-Befestigungselement Rostflecken auftreten, ist dies oft auf freie Eisenverunreinigungen durch Werkzeuge aus Kohlenstoffstahl, Schleifstaub oder den Kontakt mit Oberflächen aus Kohlenstoffstahl zurückzuführen. Dies kann durch Passivierung behoben werden – eine Reinigung mit einer Zitronen- oder Salpetersäurelösung, die Eisenverunreinigungen entfernt und die schützende Oxidschicht wiederherstellt. Überprüfen Sie bei Baugruppen, die regelmäßig zerlegt werden, die Gewinde vor dem Zusammenbau stets sorgfältig auf Fressschäden und ersetzen Sie alle Befestigungselemente, bei denen das Gewinde verformt oder festgefressen ist. Durch die Wiederverwendung abgenutzter Befestigungselemente erhöht sich das Risiko von Betriebsausfällen und Gewindeabrissen erheblich.

Drehmomentprüfungen werden nach der ersten Einsatzzeit bei vibrationsanfälligen Anwendungen empfohlen, da es bei Edelstahlbefestigungen während der ersten Inbetriebnahme zu einer leichten Entspannung (Einbettung) an der Verbindungsstelle kommen kann. Durch erneutes Anziehen auf den angegebenen Wert nach 24–48 Betriebsstunden wird sichergestellt, dass die Verbindung ordnungsgemäß festgeklemmt bleibt. Bei dauerhaften Installationen, die nicht regelmäßig überprüft werden, sollten Sie die Verwendung von Schraubensicherungsmitteln für Edelstahl in Betracht ziehen oder in mechanische Sicherungsfunktionen wie Muttern mit vorherrschendem Drehmoment investieren, um die Klemmkraft langfristig aufrechtzuerhalten.
